液晶ディスプレイを前面ケースの裏から取り付ける

液晶がきちんと見える位置に取り付けるわけですが，
当然のようにそんな金具とかないのです。
そこで，木で枠を作り，その枠を接着剤で前面ケースの裏に接着し，
そこに液晶ディスプレイをはめこむことにしました。
素直なのは先に10mm角の角材で枠を作り，その枠を液晶がきちんと見えるように設定して，
そこに接着することなのですが……。
その枠が作れない。
実は10mm角の角材を使うと，今回の液晶では上の方がはめこみ部分にかかってしまい，
はめこんで元に戻すことができなくなるのです。
5mm角だと大丈夫なのですが，今度は強度が心配。
そこでどうしたらいいのか……。１年半悩みましたね。まじで。
で，結局どうしたかというと……

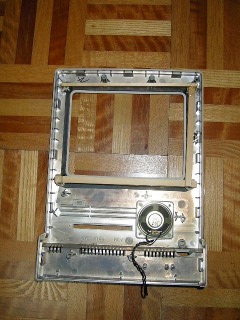

まず下端の部分を10mm角の角材でがっちり固定してしまい，

裏から見た時の右端もこれまた10mm角の角材で固定。
さらに上端を10mm×5mm角の角材で固定しました。
左端があいていますが意外にはずれない。
でも不安なので10mm角の角材で裏側からおしつけるような形で接着剤で固定。

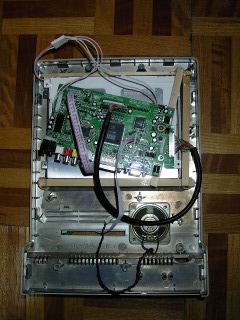

ディスプレイに近い方の基盤（プラスチックのカバーでくるまれている）を液晶ディスプレイの裏に置いて
その上からかぶせるように，外部端子のある基盤を置いてねじ止めしました。
……きちんと設計せずに行き当たりばったりで作業したから（だって試作品だから），
　　実にきたない仕上がりその１。

最後にスイッチとか調整ボタンのある基盤を外におくべく，
その基盤と内部に配置された外部端子のある基盤を結ぶコードを
もとはＦＤＤの出し入れをするためのスロットを通して接続します。

これでディスプレイ側は終了。

もっとも実際には接着剤の個所は２４時間待って次の作業をするようにしていますんで，結構時間かかっています。
本体側と交互にやるのがたぶん早い。

今後の課題

もっとエレガントな方法があるはずなんだよなあ……。
液晶ディスプレイをどう置くかはやはり大きい課題だと思います。
その後読んだある本では，MacMiniの上にとある中国製のモニターを置くと位置がどんぴしゃで，
ＦＤＤ用のスロットもモニター用のリモコン（の電磁波）を通す場所として最適だとあったので，
前面ケースにはなんの細工もせず，本体側に自作のシャシーを作って，そこに液晶ディスプレイを設置してから，
前面ケースを本体ケースにはめこむという手だと思います。
そのシャシーとして元々の金属シャシーを使うということもあり得るのかな……と。

あと、動かしてみたら意外な欠点が発見されました。
ＦＭラジオの感度が悪くなり、雑音も多く入るのですが、
コンピューター側の電源を落としてもあまり変わらないのに、
液晶ディスプレイの電源を落とすとぴたっと止まります。
……アマチュア無線で言うところのradio-I（でも周波数的にはTVI）という電波障害が起きて
　　その発生源が液晶ディプレイのユニットだったとは……。
この対策も優先事項です。
……ＴＶアンテナの配線がＦＭラジオの感度向上に役立つのはうっかり忘れていた。
　　函館ってＴＶの1ch～3chって放送がないんでつい忘れてしまう。
ノイズフィルターが first choice だというので
ADSL用として売られているELECOMのフェライトクランプ２個を
液晶ディスプレイのACアダプターのAC-DC変換ユニットの前後の位置につけてみました。
完全に消滅した訳ではないのですが、他の要因かもと思われるくらいに軽減されました。
ノート機よりはまだ障害があるので、さらになんとかしたいとは思っていますが、
当面これで運用してみようと思います。

（2008.12.2.最終改訂）
